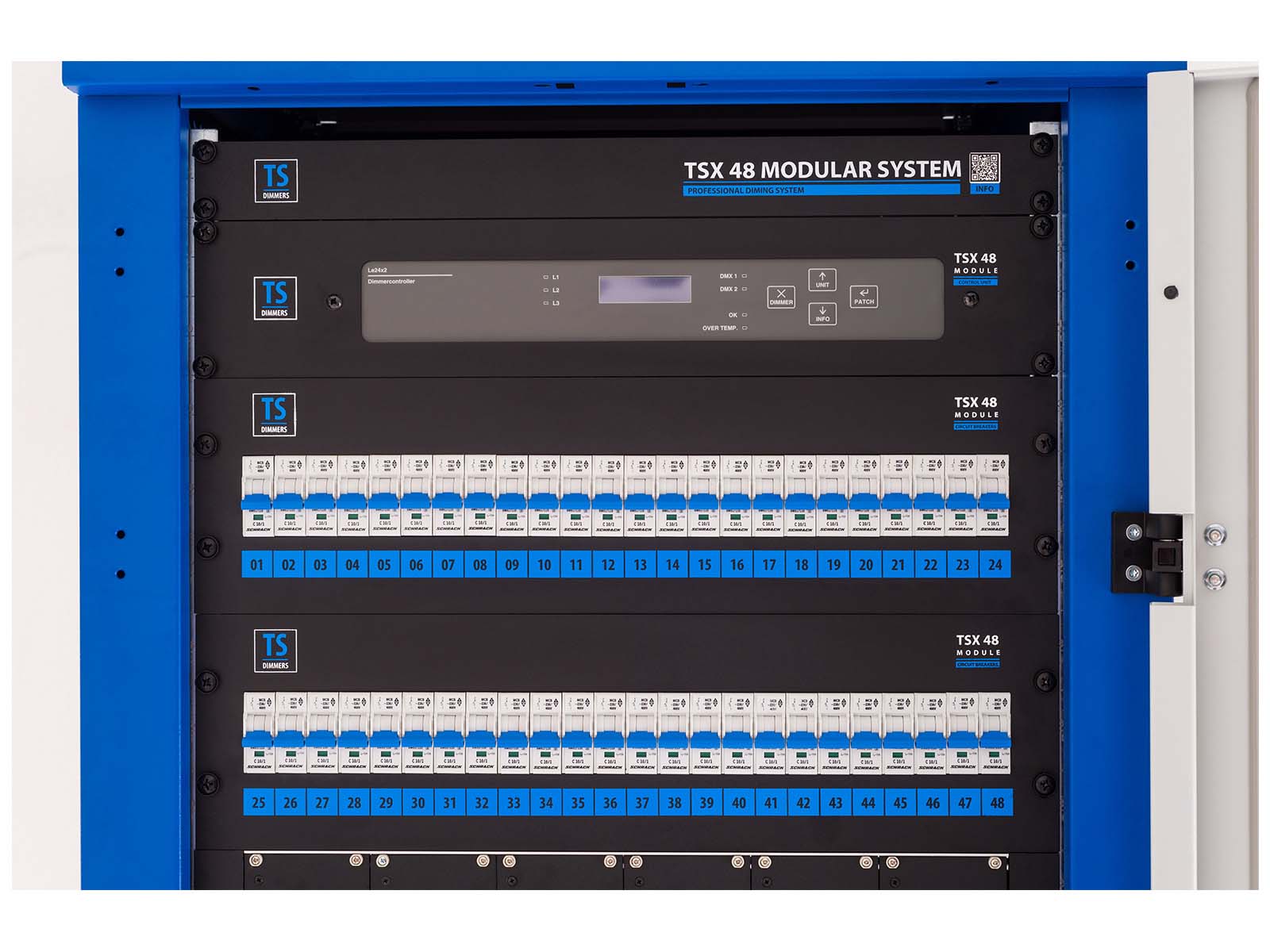

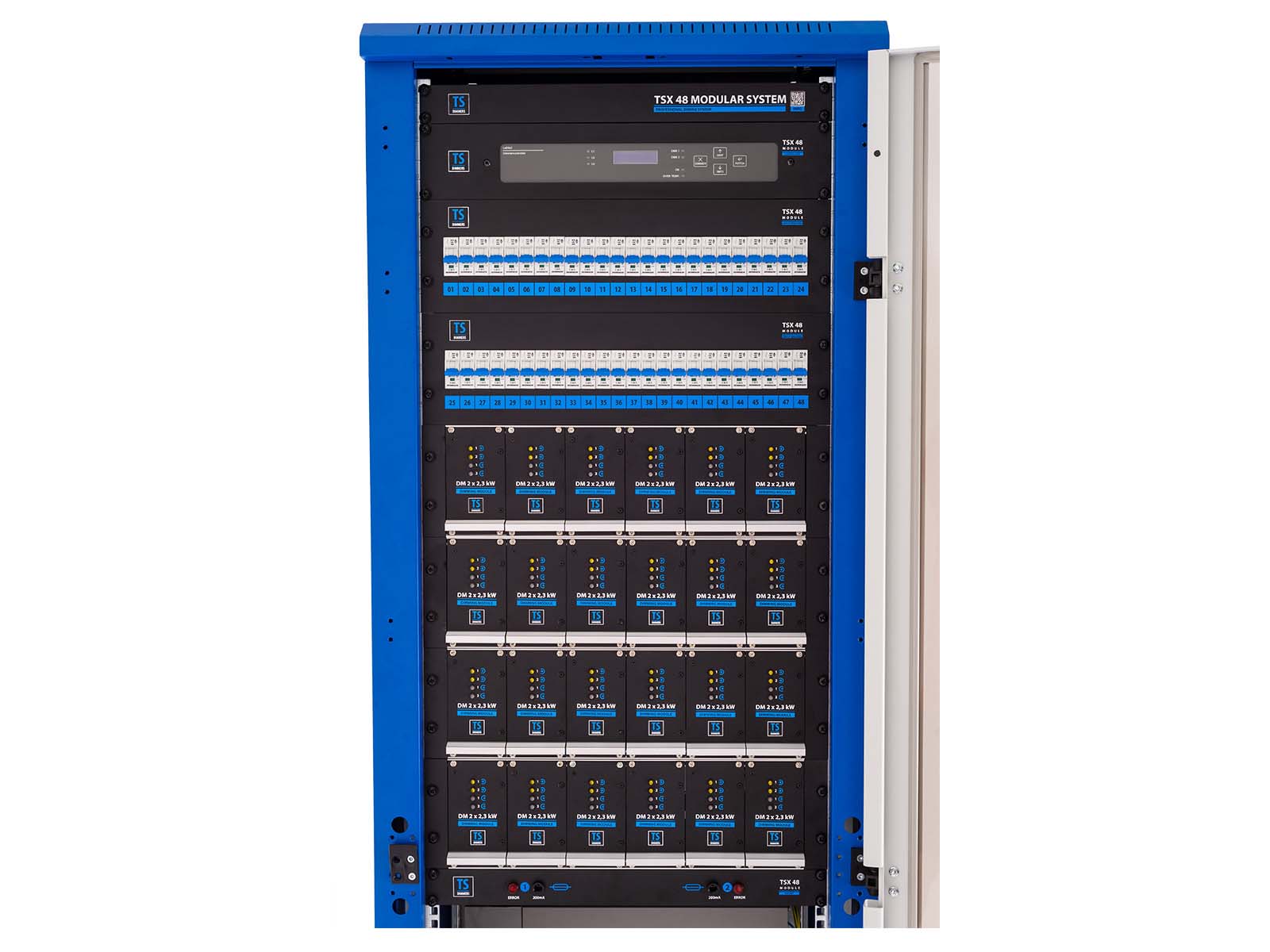

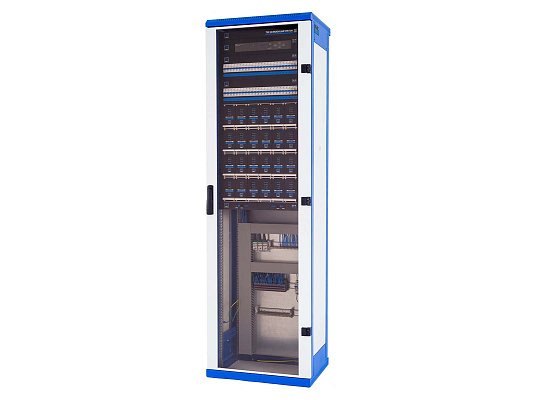

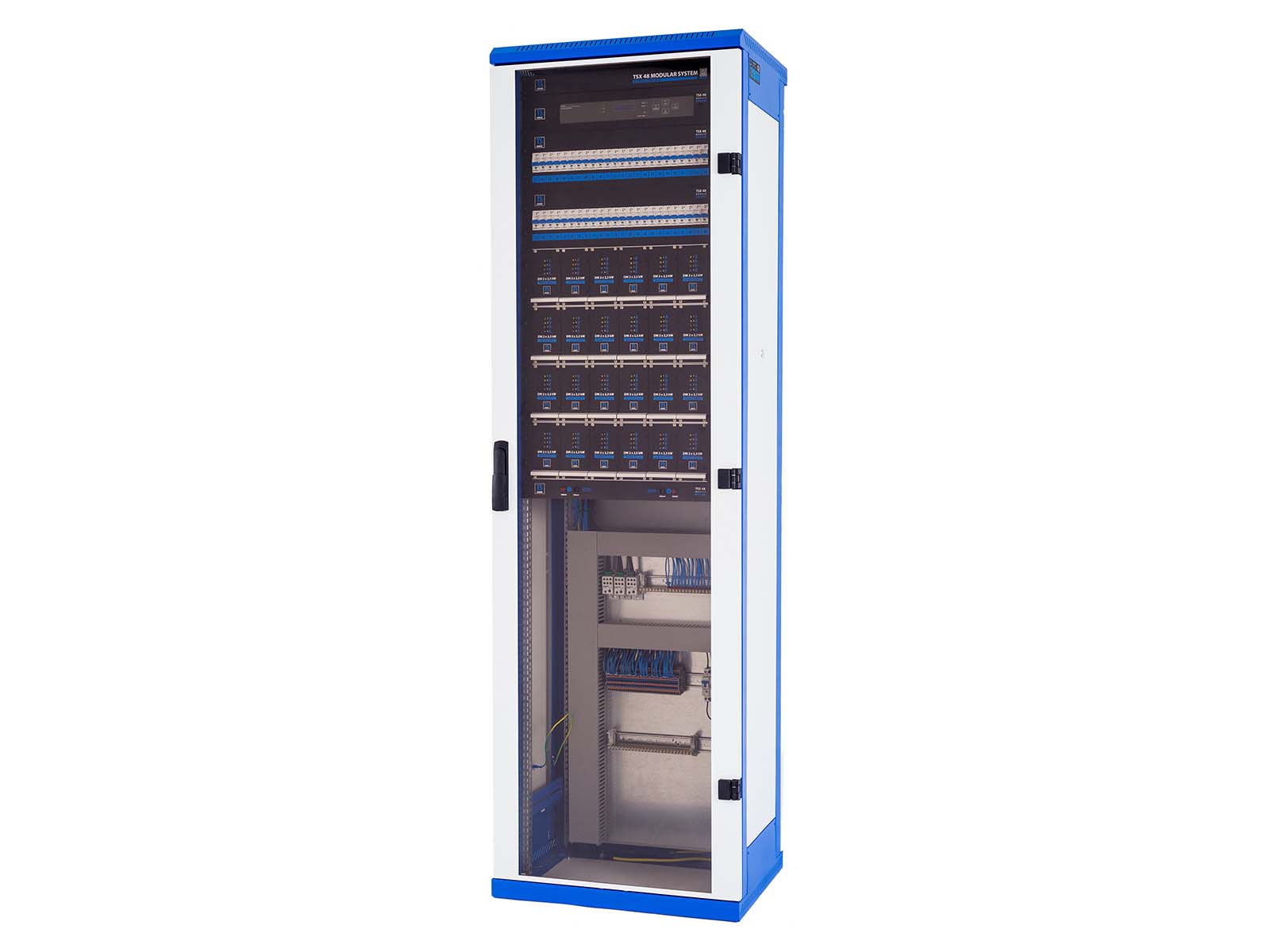

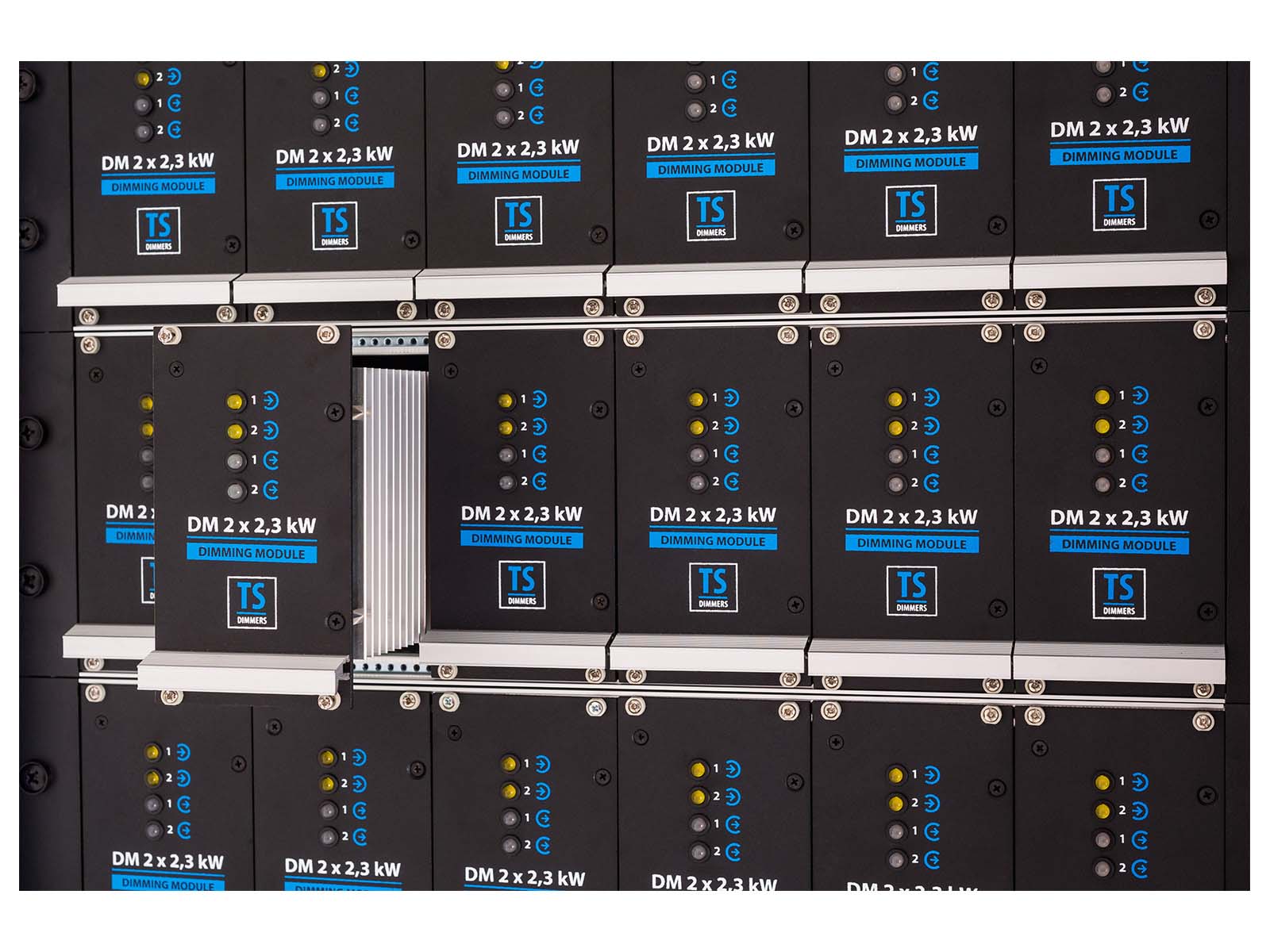

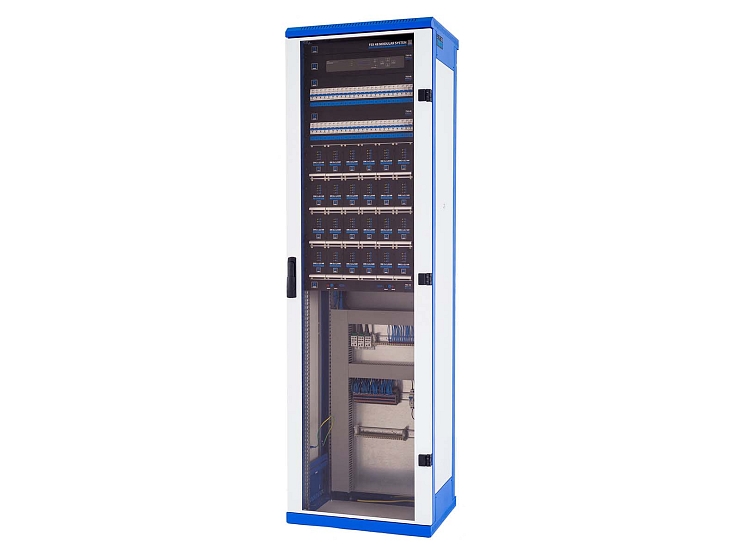

Stmívací zařízení TSX 48 / TSX 48 AF je moderní systém splňující současné nároky na řízení světelné techniky i nejnovější technické normy. Plně digitální řídící jednotka umožňuje komunikaci pomocí síťového protokolu s počítačem v režii. Obslužný program TSC diagnostika umožňuje provádět nastavení řídící jednotky (jednotek) a sledovat diagnostiku systému přímo z řídícího centra. Použití pro pevnou instalaci do divadel, TV studií apod. Popis zařízení Celé zařízení je osazeno v rozvaděčové skříni. Řídící jednotka Le 24x2, jednotka SVJ 48 snímající výkonové jednotky, jistící obvody, stmívače a ventilátory jsou osazeny na 19" rámu. Otvor pro přívod kabelů se nachází na dně rozvaděče. Skříň je uzavíratelná dveřmi, které jsou prosklené v celé výšce 19" rámu. Systém umožňuje použití libovolného počtu rozvaděčových skříní. Každá řídící jednotka má svoji IP adresu, jsou propojeny prostřednictvím ethernetové sítě a komunikují s PC pomocí protokolu TCP/IP. Uživatel tak má k dispozici veškeré údaje o celém systému přímo od osvětlovacího pultu. Na monitoru jsou graficky znázorněna případná chybová hlášení (okruh bez napájení, okruh bez zátěže) a podrobné informace o každém okruhu. Uživatel také může prostřednictvím dotykové obrazovky editovat parametry jednotlivých stmívačů a celého systému. Systém umožňuje ukládání libovolných pamětí a jejich následnou aplikaci jako přednastavených scén pomocí tlačítkových stanic. Využití funkce pro osvětlení hlediště, pro univerzální světelné scény v multifunkčních objektech apod. Vlastnosti TSX 48 modularsystem 48× 2,3 kW (24× 5 kW) č. výrobku 1023120 • Ovládání plně digitální řídící jednotkou LE24×2 • 2x digitální vstup DMX 512 (připojení na svorkovnici) • Ethernet port RJ-45 • 2 analogové výstupy • 16 analogových vstupů • Možnost uložení vlastních pamětí • Spouštění předvolených scén přes externí tlačítkové stanice. Tyto tlačítkové stanice mají 6 předvoleb a mohou být umístěné na libovolných místech v budově. • Jištění C10 A (2,3 kW) nebo C13 A/2 (5 kW). • Z ásuvné stmívací moduly s pasivním i aktivním chlazením • Stmívací moduly pro zátěž 2× 2,3 kW a 1× 5 kW • Spínací releové moduly pro zátěž 2× 2,3 kW • Signalizační kontrolky IN1, IN2, OUT1, OUT2 na každém modulu • Aktivní chlazení pomocí ventilátorů se signalizací výpadku napájení • Komunikace přes ethernet Vlastnosti TSX 48 AF modularsystem 48× 2,3 kW (24× 5 kW) Ethernet č. výrobku 1023125 • Disponuje stejnými vlastnostmi jako TSX 48 • Vzdálená administrace systému přes PC • Z pětná diagnostika s chybovým hlášením do režie • Digitální synoptická mapa komunikující s rozvaděči (volitelně) Vlastnosti řídící jednotky Le24x2 • Indikace napětí všech fází na displeji • Nastavení startovací adresy pro DMX port A i B • Přiřazení jakékoliv adresy DMX kterémukoliv stmívači (PATCH) • 8 křivek převodních charakteristik • Nastavení předžhavení (PREHEAT) stmívače 0–10 % • Nastavení maximálního napětí stmívače 90–100 % • Nastavení doby odezvy (response time) 30 ms, 100 ms, 300 ms • Přiřazení analogových vstupů jednotlivým stmívačům • Nastavení chování při výpadku signálu – hold last, black out, fixní hodnota, uložený preset • Diagnostika přes ethernetové rozhraní • Monitorování a nastavení přes PC • Uzamčení nastavených hodnot • Testovací režim
