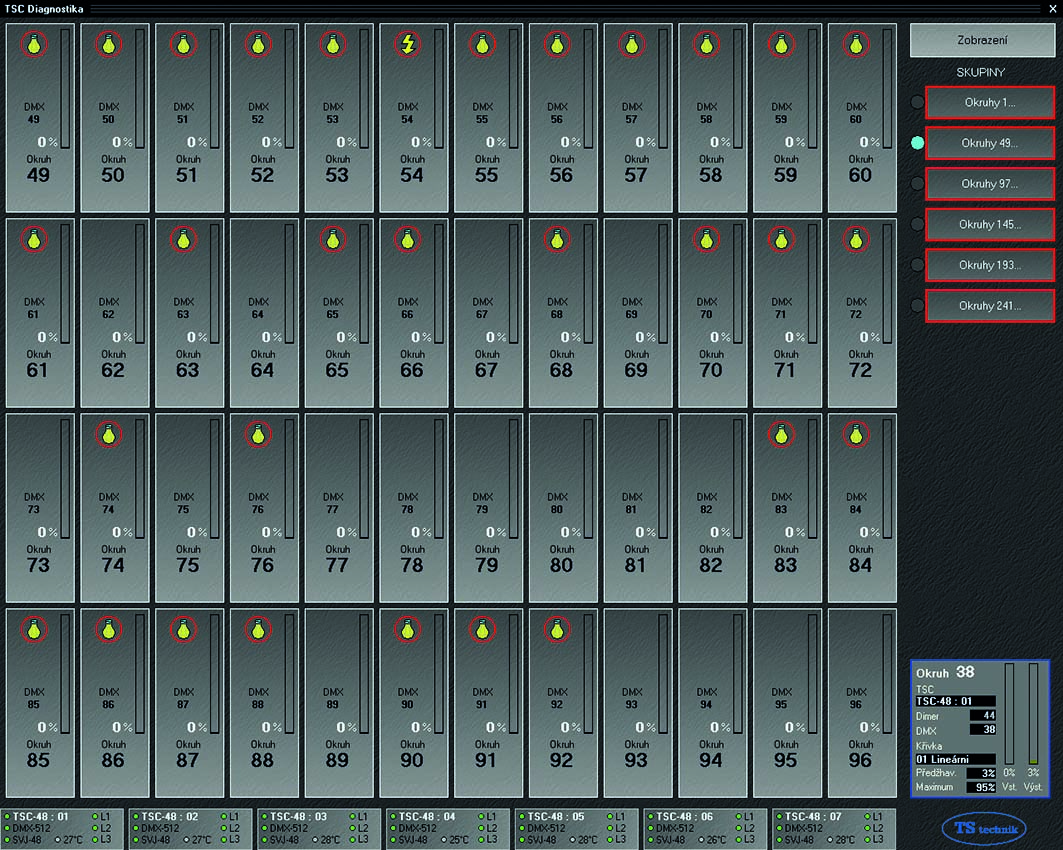

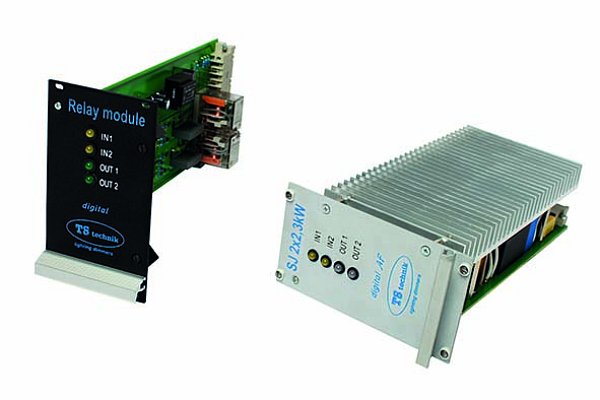

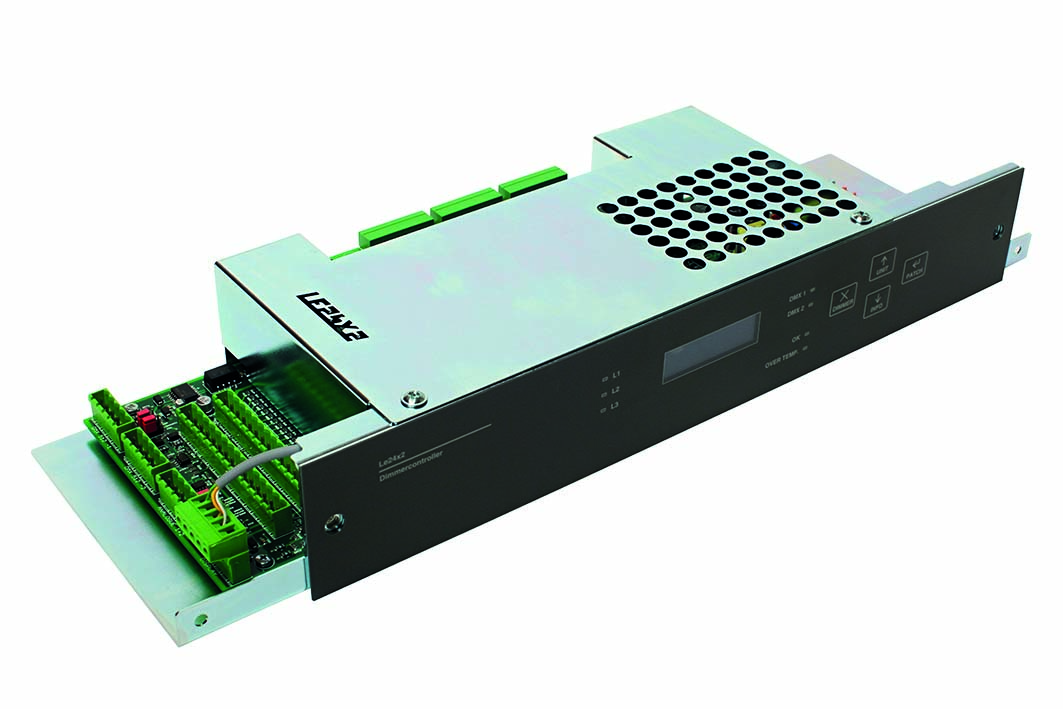

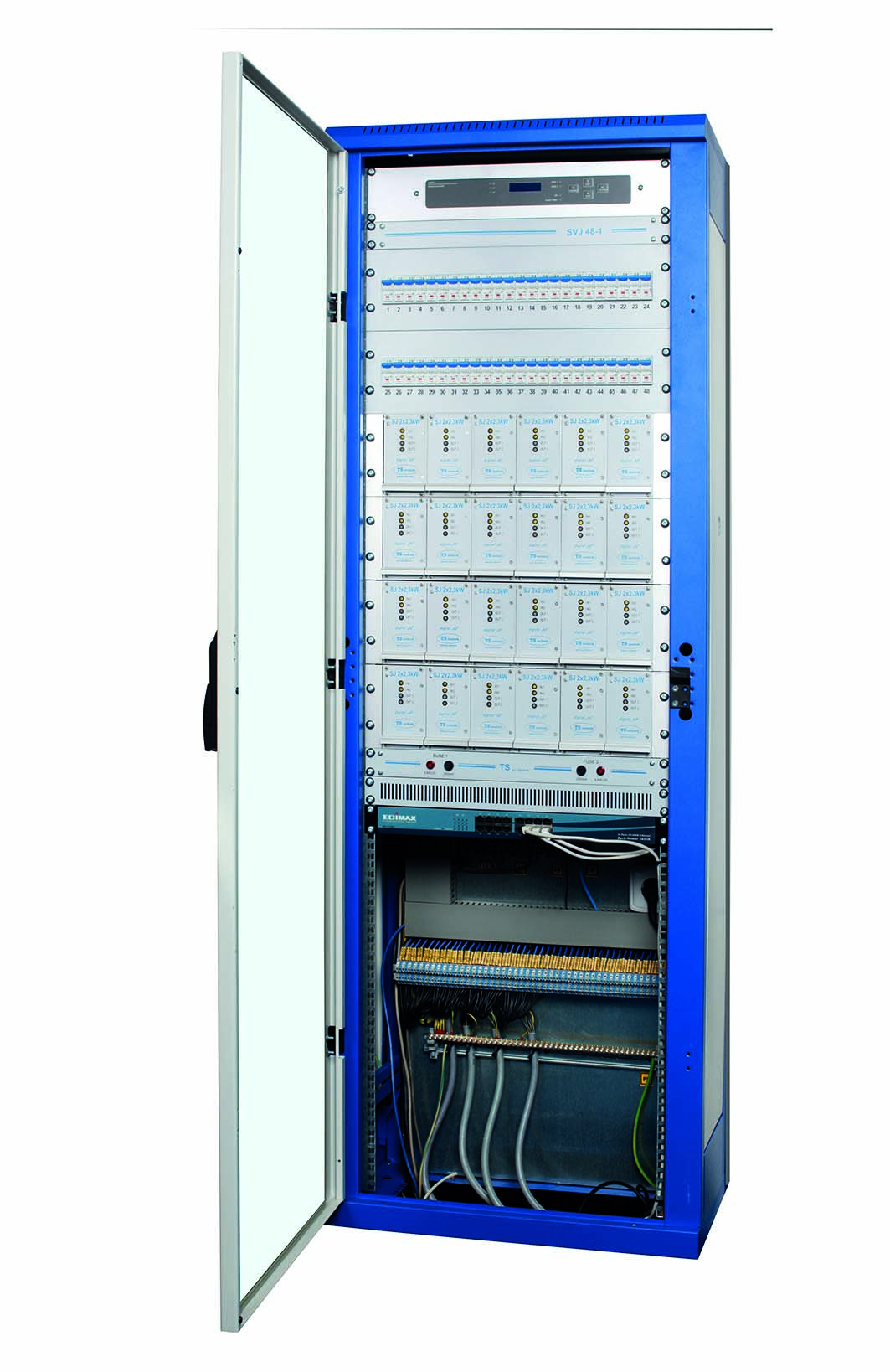

Stmívací zařízení TSX 48 AF je moderní systém splňující současné nároky na řízení světelné techniky i nejnovější technické normy. Plně digitální řídící jednotka umožňuje komunikaci pomocí síťového protokolu s počítačem v režii. Obslužný program TSC diagnostika umožňuje provádět nastavení řídící jednotky (jednotek) a sledovat diagnostiku systému přímo z řídícího centra. Použití pro pevnou instalaci do divadel, TV studií apod. Popis zařízení Celé zařízení je osazeno v rozvaděčové skříni. Řídící jednotka Le 24x2, jednotka SVJ 48 snímající výkonové jednotky, jistící obvody, stmívače a ventilátory jsou osazeny na 19" rámu. Otvor pro přívod kabelů se nachází na dně rozvaděče. Skříň je uzavíratelná dveřmi, které jsou prosklené v celé výšce 19" rámu. Technické parametry jsou totožné s TSX 48. TSX 48 AF má rozšířené možnosti ve zpětné diagnostice: Obslužný program pro diagnostiku a vzdálené nastavování řídících jednotek lze provozovat na obyčejném PC vybaveném síťovou kartou. Program lze ovládat myší a klávesnicí, pro snadnější obsluhu a komfortnější ovládání doporučujeme použít dotykový LCD panel a případně virtuální klávesnici. Nastavení parametrů systému se provádí vždy pro zvolenou řídící jednotku: vlastní pojmenování okruhů, DMX patch, volba křivky pro daný okruh, nastavení předžhavení 0–10 %, omezení maxima 90–100 %. Veškeré změny lze rychle a přehledně zadat a volbou „Uložit do jednotky“ jednoduše konfigurovat zvolenou řídící jednotku. Zobrazení diagnostiky • Max. 48 okruhů na obrazovce (přepínání mezi skupinami okruhů) • Status řídících jednotek (připojení DMX, připojení fází, teplota systému) • U každého okruhu zobrazeno číslo okruhu, číslo DMX kanálu, sloupcový ukazatel výstupní a vstupní úrovně, možnost vlastního popisu • Z obrazení chybových symbolů • „Žárovka“ – okruh bez zátěže • „Blesk“ – jednotka bez napájení • Jednoduchým výběrem určitého okruhu dojde k zobrazení přesnějších parametrů
